X-Foil Duo

• Detaljer som overlapssamlinger, fastgørelser, rør- og kabelgennemføringer eller for eksempel bjælker skal lufttætnes med for, det indre klimaskærmsystem, godkendte hjælpemidler som tape, manchetter, tætningsmasse eller dobbeltklæbende bånd/tape. Se systembeskrivelse!
• Mekanisk fastgørelse (klammer/søm) af folien (sikkerhedsvævet) skal altid være galvaniseret. Fastgørelse med klammer skal for bedste lufttæthed tapes (med T-Flex).
• Forbindelser/tætninger af folien mellem forskellige typer af konstruktionsmaterialer, hvor folien er fastgjort som
  for eksempel mellem træ og beton eller stål/plade skal ske med ekstra tiltaget folie i fold/bølge lige før tilslutningen (ca. 50 mm)

• Folder i folien, der møder tapet samling på tværs, skal forsegles ekstra med mindst 200 mm tapning over dem
  tape overlapperne og langs folden (100 mm til hver side). Denne ekstra tapning skal følge foldens bund og top!
• Ved montering og i koldere årstider skal der tages hensyn til kondensrisikoen på indersiden af den udvendige vindbeskyttelse. Montering af folien (sikkerhedsvævet) skal ske i direkte forbindelse med montering af vindbeskyttelse og isolering.
• Opbevares og lagres emballeret/beskyttet mod sollys (UV-stråling) eller konstant højere temperaturer (>+35°C). Folien (sikkerhedsvævet) har frit eksponeret (ikke indbygget) en UV-beskyttelse, der svarer til byggetiden (< 6 måneder).

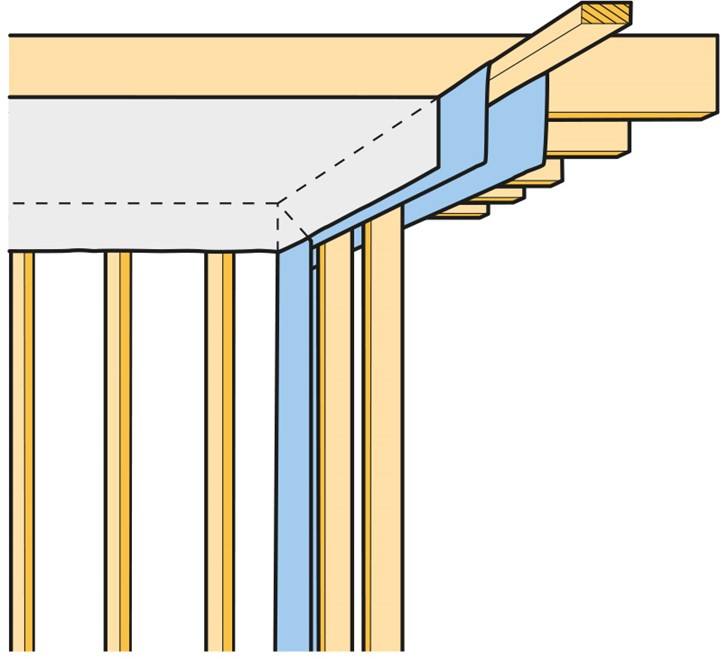

Folien (sikkerhedsvævet) fastgøres generelt op mod undersiden af tagbjælkerne med galvaniseret klammer og med nedhæng rundt om (200 mm) mod væggene. Glespanel mindst 28 x 70 mm (c-afstand max 400mm) nedefra fastgør og fæstner folien endeligt op mod tagbjælkerne. Alle samlinger skal tapes!

Tætheden forbedres, hvis indervægge opstilles i forbindelse med monteringen ovenfor med en strimmel af dampspærre, der placeres mellem bjælkelaget og indervæggen.

Hvor tværsamlinger er nødvendige, udfør dem omhyggeligt. Samling og overlap må kun ske over tagspær/-bjælke med ekstra 100 mm flig på hver side af tagspæret. Fold den nederste fligs flig ned og fastgør
mod bjælken med varmgalvaniseret tagpapssøm mindst 20 x 2,8 mm og c-afstand 80 mm. Den øvre bane klemmes ved overlappet af strølægte ifølge pkt 1 (Start montering). Over spær og mellem dugene placeres T-Butyl Samlebånd som tætning!

1. Rul folien ud og skær til ønsket længde. Beregn altid mindst 200mm overlap. Start fra
at 200 mm skal foldes ned på ydervægge og tilsluttes.

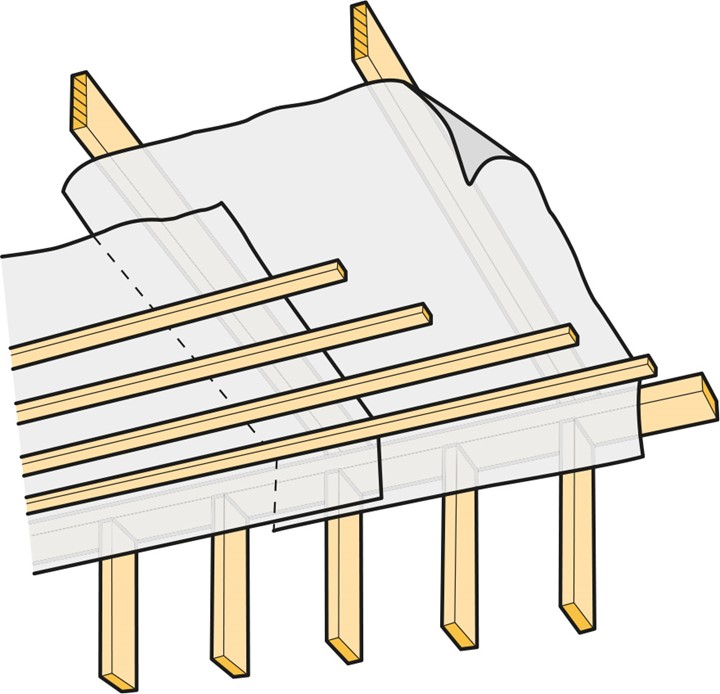

2. Start ved væggen og fastgør og rul folien i samme retning som bjælkerne. Overlappet og samlingen til næste foliebanen skal ske under bjælkerne (200 mm). Overlappets samling skal være strakt helt langs bjælken og klemt på tværs med en spredt panel mindst 28 x 70 mm, som sømmes med
2 stk trådspik 100 x 3,4 mm i hver bjælke (c-afstand maks 400 mm mellem hver spredt panel). Maksimalt hver anden spredt panel må samles i samme tagstol (2 + 2 søm i hver samling). Samlingen skal tapes med Tætningsbånd T-Flex.
3. Isolering lægges tæt ovenpå folien og mellem tagbjælkerne, så der ikke dannes unødvendige luftrum.

1. Rul folien ud og skær til den ønskede længde. Beregn altid med mindst 200 mm overlap. Antag, at 200 mm skal foldes ned på ydervægge.
2. Begynd ved væggen og fastgør og rul folien tværs over tagbjælkerne. Overlappet og samlingen til næste foliebane skal ske under bjælkerne (200 mm). Overlappesamlingen (mindst 800 mm) skal være helt strakt og klemt med spredt panel mindst 28 x 70 mm (2 stk), som sømmes med 2 stk trådsøm 100 x 3,4 mm i hver bjælke og centrum af overlappet. Maksimalt hver anden spredt panel må samles i samme tagstol (2 + 2 søm i hver samling). Samlingen skal tapes med Tætningsbånd T-Flex samt med ekstra spredt panel fastgjort/klemt langs hele samlingstapningen.
3. Ved spredt panel c-afstand 400 mm skal banerne overlappe mindst 800 mm. Ved alternativ spredt panel c-afstand 300 mm skal banerne overlappe mindst 600 mm.
4. Isolering lægges tæt ovenpå folien og mellem tagbjælkerne, så der ikke dannes unødvendige luftrum.

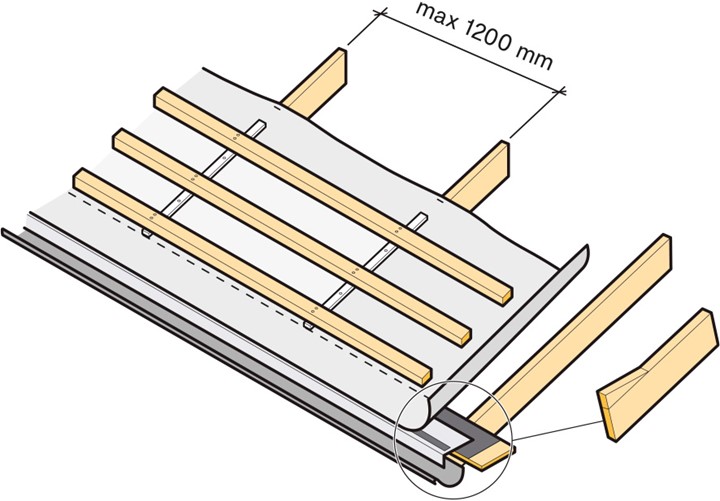

Dækning sker horisontalt med begyndelse ved tagfod. Fastgør først tilpassede kiler på spærenderne. Derefter en tagfodsliste (Konstruktions Plywood eller træspont) med en fodplade ovenpå og som drypkant (med fodpladestrimmel under). Kilens højde og fodlistens tykkelse skal tilsammen svare til tykkelsen af bærelekt og en tagsten. Fodlisten skal være så bred, at den når ca. 10 mm nedenfor den nederste bærelekt og kanten. Herefter monteres eventuelle
rende kroge. Undertaget skal rulles ud med den trykte side opad, strækkes godt ca. 20 mm fra fodpladens bukkekant. Fastgør sparsomt men nødvendigt med klammer (12,9 x 10 mm, c-afst 50 mm eller 16,5 x 19 mm, c-afstand 100 mm) mod tagspæret. Skær passende håndterbare længder til håndtering på taget og tilføj ekstra +100 mm ved hver gavlspær. Vådens nederkant fastgøres ned mod fodpladen med dobbeltklæbende T-Butyl Samlebånd. Undertaget fastgøres af kortere strølægter (min 22 x 45 mm) og med afslutning før markeret valgt overlap eller markeret linje for overlap. Længder efter strølægternes. Fastgør derefter strølægten over undertaget i tagspæret med varmgalvaniseret trådspik 63 x 2,8 mm c-afstand 300 mm. Bærlægten (min 45 x 70 mm) fastgøres derefter med 2 x varmgalvaniseret spik 100 x 3,4 mm ved hver tagspærfastgørelsespunkt.

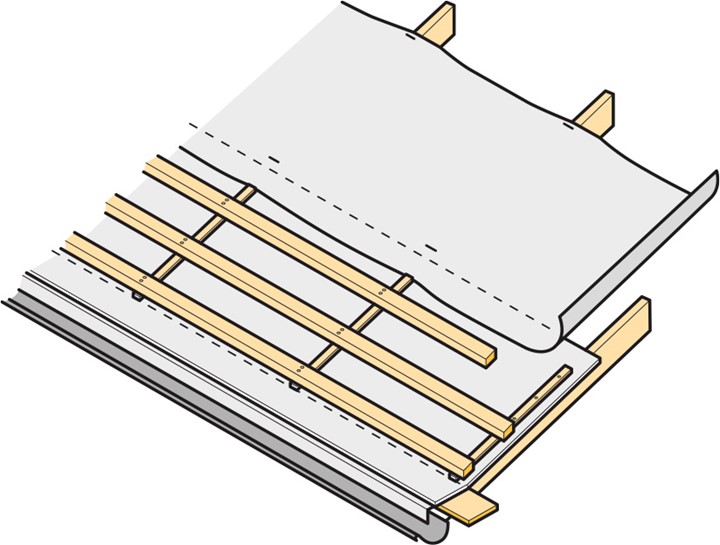

Rul den næste bane ud med overlap tilpasset til det valgte overlap. Mål ned fra den nederste banes
overkant. Ved 14°– 26° hældning totalt 200 mm overlap og ved ≥27° hældning er mindste overlap 150 mm. Juster banen jævnt og fastgør i spærret med klammer. Sørg for, at den overlappende bane følger den underliggende svage nedhæng mellem spærene. Fuldfør klamringen. Fortsat fastgørelse i spærret sker med strølægte (op til næste linje for overlap).

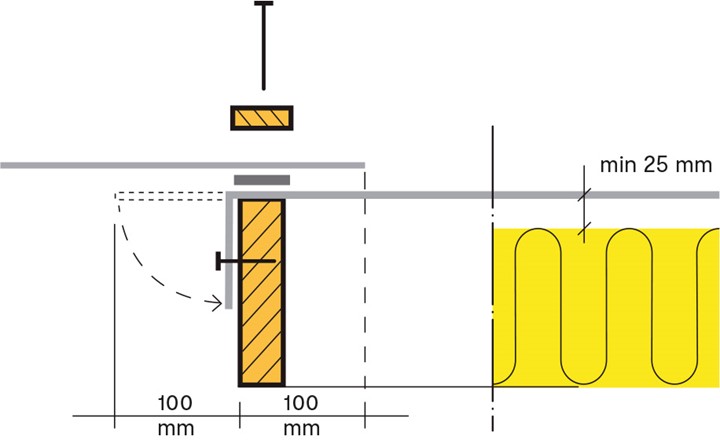

Hvor tværsamlinger bliver nødvendige, udfør dem godt. Samling og overlap må kun ske over tagspær/ -bjælke med ekstra 100 mm flig på hver side af tagspæret. Fold den nederste fligs flig ned og fastgør mod bjælken med varmgalvaniseret tagpapssøm mindst 20 x 2,8 mm og c-afstand 80 mm. Den øverste flig klemmes ved overlappet af strølægte ifølge pkt 1 (Start montering). Over tagspæret og mellem dugene placeres T-Butyl Samlebånd som tætning!

Vådflapperne (100 mm) ved gavltagstol vippes ned på ydersiden og fastgøres med varmgalvaniseret tagpapssøm mindst 20 x 2,8 mm og c-afstand 80 mm. Som beskyttende overgang mellem gavlspidsen og undertaget monteres en strimmel af det samme (ca. 300 mm). Strimlen skal trækkes fra og med samt over nærmeste nedre beklædningsbræt på gavlspidsen ind mindst over undertaget 200 mm.

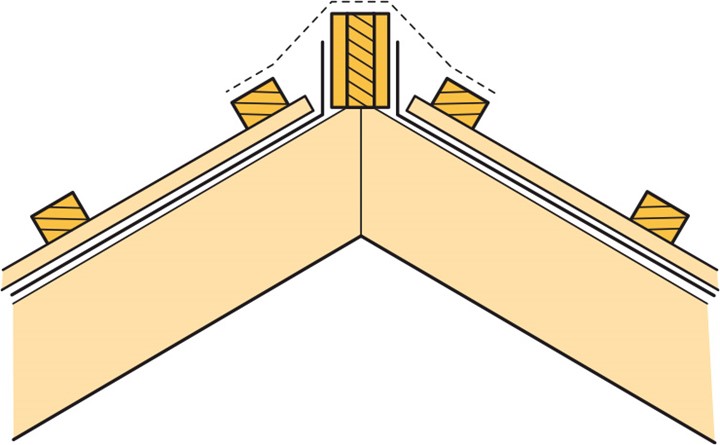

Nokken bør for ventilationen monteres åben. Afstandsklodser (25 mm tyk, 95 mm bred) fastgøres
på hver side af rygbrættet og med c-afstand 600 mm. Højden på klodserne skal tilpasses efter den overliggende rygtegls form. De kan placeres noget lavere end rygbrættets top. Undertaget trækkes op på hver side mod klodserne (afslut 20 mm fra klodsens top) og fastgøres med varmforzinket tagpapssøm (20 x 2,8 mm). Sørg for, at undertaget er strakt mellem klodserne! Endelig forsynes rygningen med en rygningstætning/rygningsbånd (ifølge stiplet linje). Ved kold loft kan montering af tæt rygning udføres (ikke billede). Da skal banerne ved rygningen dække begge sider af rygbrættet og afsluttende fastgøres med varmforzinket tagpapssøm mindst 20 x 2,8 mm, c-afstand 160 mm. Ventilationen under underlagsdugen må ikke forringes, og højt placerede gavlventiler skal anvendes eller alternative tilsvarende åbninger som taghætter (hætter).

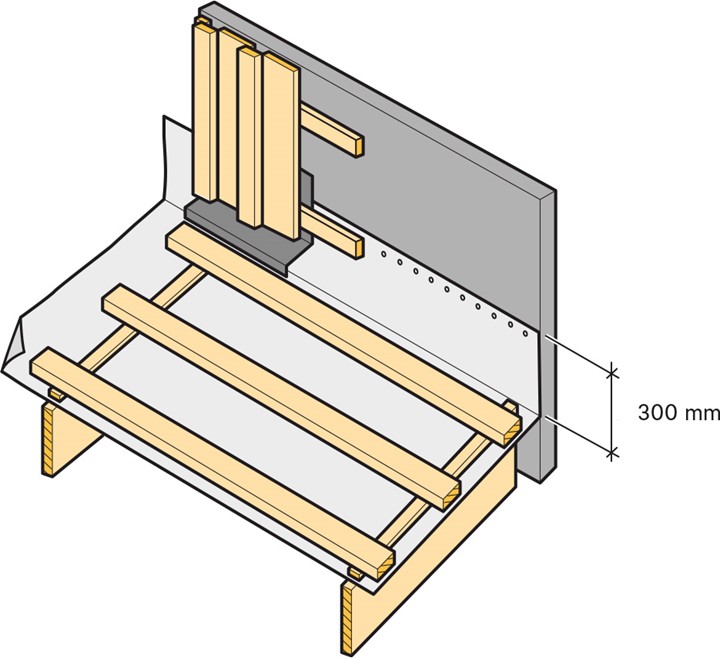

Underlagstaget trækkes op mindst 300 mm og fastgøres med varmforzinket tagpapssøm mindst 20 x 2,8 mm, c-afstand 80 mm.

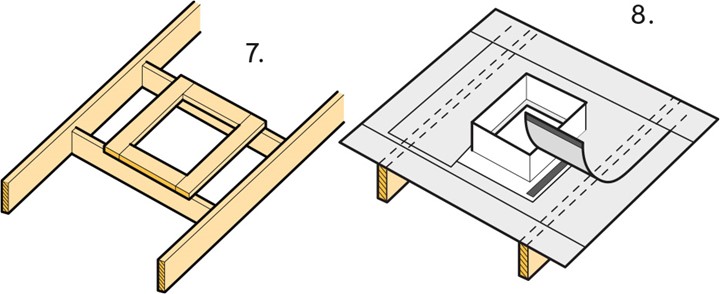

Gennemføringer som tagvinduer eller skorsten kræver først afvekslinger mellem tagbjælkerne som bund og for stabilisering. Et underbeslag med 150 mm bred krave/fod kræves desuden. Monter undertaget over og marker gennemføringens placering. En ekstra bane lægges over hele tagspærfaget. Banen skubbes ind under den øvre overlappende bane. Fastgøres enkelt under overlappet og tætnes efterfølgende ved behov. Fold den ekstra bane op og arranger gennemføringen i den nedre bane. Monter under beslaget. Skær en flap ud i den ekstra overlappende bane fra overkanten af underbeslaget og tæt lige ned om begge sider. Fold ned. Fastgør denne overlappende bane med kommende strølægter samt dobbeltklæbende T-Butyl Samlebånd ved ikke-fikserede kanter ned mod underlaget.

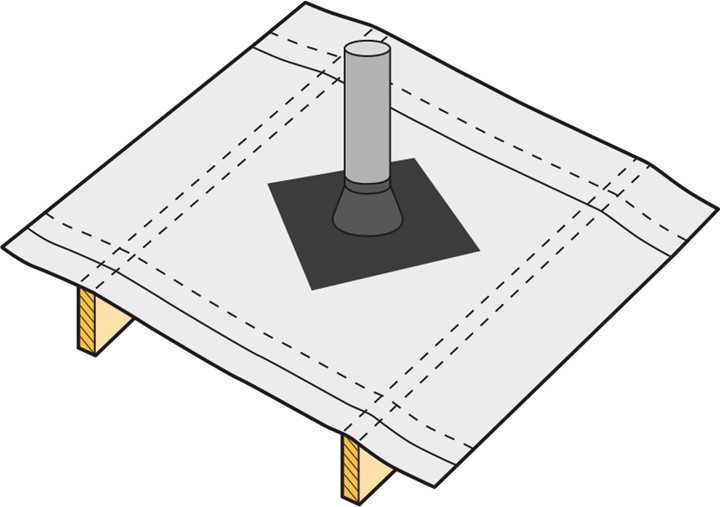

Gennemføringer som mindre runde luftkanaler (afløb m.m.) udføres med selvklæbende stos (T-Stos) i den rette dimension. Marker centrum for hullet og lav en lidt mindre krydsskæring i undertaget end rørdiameteren. Gummimanchetten skal trækkes over røret, og den klæbende krave trykkes grundigt fast mod underlaget med et hjørne vinklet op mod rygningen.

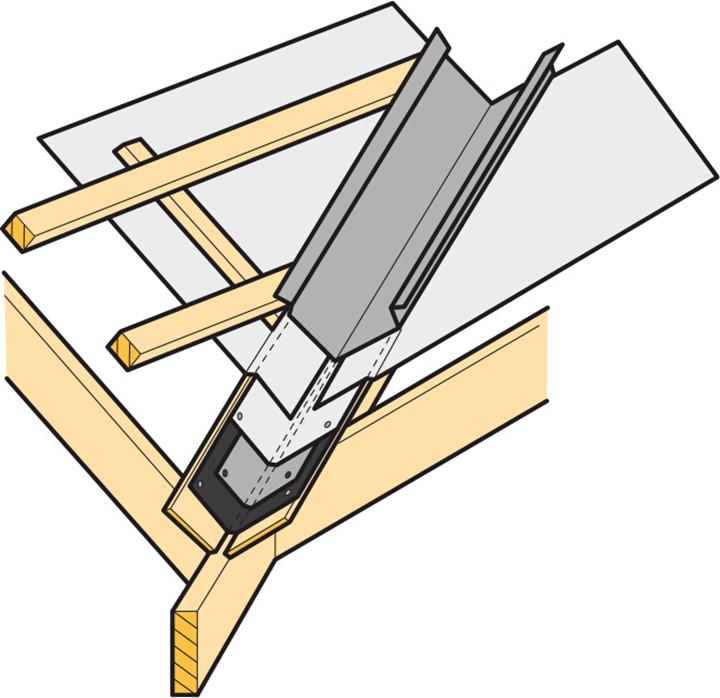

Vinkeltaget skal have en stabil bund af konstruktionskrydsfiner samt for bedste fastgørelse en underbeslag af metal. Beslaget skal også forsynes med en strimmel af T-Tagstrimmel/YEP2500 på undersiden. En strimmel af undertaget placeres derefter oven på beslaget, som dækker hele bredden af bunden og underlaget samt hele dens længde. Lad hver tagsides baner trækkes ind over denne midterbane med overlap mod midten. Fastgør med dobbeltklæbende T-Butyl Samlebånd i hele samlingens længde. Monter til sidst rendepladen over. Afslut ned mod fodpladen i henhold til tidligere beskrivelse.
