T-Diff Pro

• Underlagstaget monteres hængende over spær, ikke på faste træunderlag.
• Medmindre andet er angivet, gælder de seneste anbefalinger i AMA-Hus (JSC.6).
• Tagets overflade styrer den laveste taghældning for undertaget, dog altid mindst 14° (1:4).
• T-Diff Pro er et såkaldt diffusionsåbent undertag, hvor optimal funktion kræver lufttæt montering fra tag til rygning. Luftspalte mellem underliggende isolering og undertaget er ikke nødvendig!
• Belast overfladen skånsomt og tæt straks og udbedr eventuelle skader. Småskader repareres med af TECCA anbefalet reparations- og tætningsbånd (T-Flex Outdoor). Ved større skader erstattes hele dugen mellem spær med et nyt stykke.
• T-Diff Pro opfylder kravet om gennemtrængningssikkerhed, når al fastgørelse, som sømning og lægtning
  (søm- og bærelekt) af dugen, er klar! Maksimalt c-afstand fra tagbjælker er 1200 mm.
• Ingen fordybninger eller tilbageslag må dannes i undertaget ved fastgørelse og fiksering.
• Ruller skal opbevares på et plant og tørt underlag samt beskyttes mod sollys (UV-) og nedbør.


• Ved montering og koldere vejrforhold (< +5°C) kan begge klæbebånd have brug for at blive opvarmet forsigtigt for optimal vedhæftning samt varm opbevaring af rullerne inden.
• Underlaget skal for bedste vedhæftning af klæbebåndet og ved alle monteringstilfælde være tørt, rent og frit for fedt.
• Efter montering skal underlagstækket være helt indbygget og beskyttet mod sollys (UV-). Den maksimale eksponeringstid (UV-) inden overfladedækning er fire måneder.
• Dæk altid med overfladelaget så hurtigt som muligt for at undgå påvirkning fra dårligt vejr.
• TECCA T-Butyl samlebånd er godkendt samleværktøj og tætning.
• For at opnå optimal tætning ved hver monteret strølægte skal TECCA Lægttetningsbånd placeres mellem lægten og undertaget inden fastgørelse og sømning. Skruet strølægte forbedrer også tætheden mod underlaget.
• Anvendelsen af TECCA Distans til undertag anbefales centreret under mindst hver anden bærelekt (ca. 2 stk./kvm tag) for bedre fastgørelse af banen og dens overlap mellem spær.

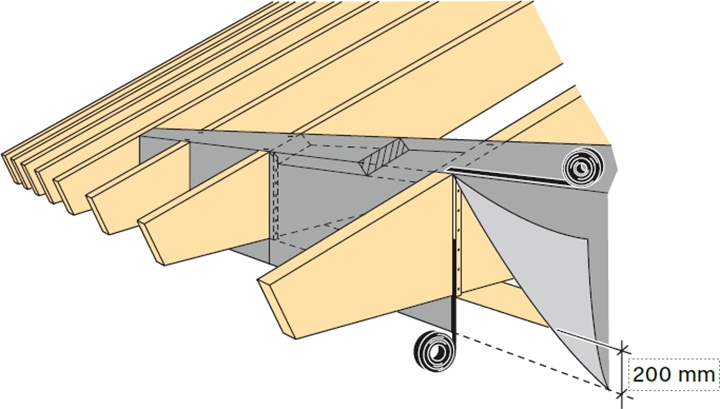

Arranger først overgangen mellem væggens vindbeskyttelseslag lodret op mellem hver spær for at afslutte på dens overside (svarer til undersiden af det dækkende undertag). Udføres med slidsede/tilskårne baner af undertaget, kortling/regler fx 45 x 70 mm (støtte mellem spær) samt søgelægter fx 22 x 45 mm og dobbeltklæbende T-Butyl Samlebånd (som støtte og tætning).

Skær til en bane med bredde 20 cm (overlapning ned over væggens vindbeskyttelse) + højden op mod overkant af spær + ekstra tillæg for støttebjælke fx 70 mm.

Monter længdetilpassede støttebjælker mellem hver spær, så ydervæggens yderside danner en lodret linje op og møder den øvre ydre langkant på bjælken. Fastgør med oversiden i samme hældning som tagfaldet.

Sømlekterne fastgøres tilskåret på begge sider mod spær i samme plan og lodrette linje. Rul den tilskårne bane ud langs den øvre kant af alle støttebjælker. Fastgør (søm/klammer) på oversiden mod disse. Stræk banen ned langs tagfaldet og skær til/slids for hver spær. Fold ned og fastgør/tæt med T-Butyl Samlebånd mod sømlekterne hele vejen nedefra og op.

På oversiden nærmest kanten påføres en samlebånd langs hele støtten som tætning mod det ovenstående underlagstag. Beskyttelsesfolien på samlebåndet kan gemmes på ydersiden for endelig at blive fjernet, når fastgørelse og tætning finder sted. Overvej ønskelig god ventilation under byggetiden!

Forbindelsen mod undersiden af undertaget skal altid ordnes først. Tætningen nedad med flapperne kan afventes for midlertidigt at bruge tagfoden som ventilationsåbninger. For yderligere forbedret ventilation åbnes der under byggetiden også midlertidige åbninger på eksempelvis gavle.

Dækning sker horisontalt med begyndelse ved tagfod. Fastgør først tilpassede kiler på spærenderne. Derefter en tagfodsliste (Konstruktions Plywood eller træspont) med en fodplade ovenpå og som drypkant (med fodpladestrimmel under). Kilens højde og fodlistens tykkelse skal tilsammen svare til tykkelsen af bærelekt og en tagsten. Fodlisten skal være så bred, at den når ca. 10 mm nedenfor den nederste bærelekt og kanten.

Hvis ydertaget består af profileret plade eller som alternativ, kan kiler udelades, og monteringen kan ske i samme hældning helt ud til tagfodens kant. Afslutningen sker med fodbræt mellem spær og lægter. Den nederste lægte kan være stående på højkant eller liggende afhængigt af ydertagstypen. Herefter monteres eventuelt tagrende med rendejern.

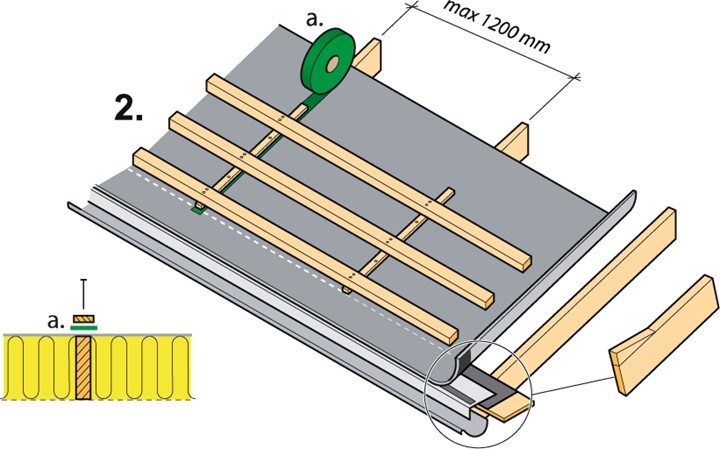

Underlagstaget skal rulles ud med den trykte side opad, strækkes godt ca. 20 mm fra fodpladens bukkekant. Fastgør sparsomt men nødvendigt med klammer (12,9 x 10 mm, c-afstand 50 mm eller 16,5 x 19 mm, c-afstand 100 mm) mod tagstolen. Skær passende håndterbare længder til håndtering på taget og tilføj ekstra +100 mm ved hver gavltagstol. Vådens nederkant fastgøres nedad i fodpladen med den præfabrikerede klisterkant. Underlagstaget fastgøres af kortere strølægter (min 22 x 45 mm) og med afslutning før linje for overlap.

For at opnå tæthed under hver lægte, klæbes TECCA Lægttetningsbånd (a.) over den respektive spær mod dugen. Længder efter lægtens. Fastgør derefter lægten over båndet i spæret med varmgalvaniseret trådspik 63 x 2,8 mm c-afstand 300 mm. Bærelekt (min 45 x 70 mm) fastgøres derefter med 2 x varmgalvaniseret spik 100 x 34 mm ved hver spærfastgørelsespunkt.

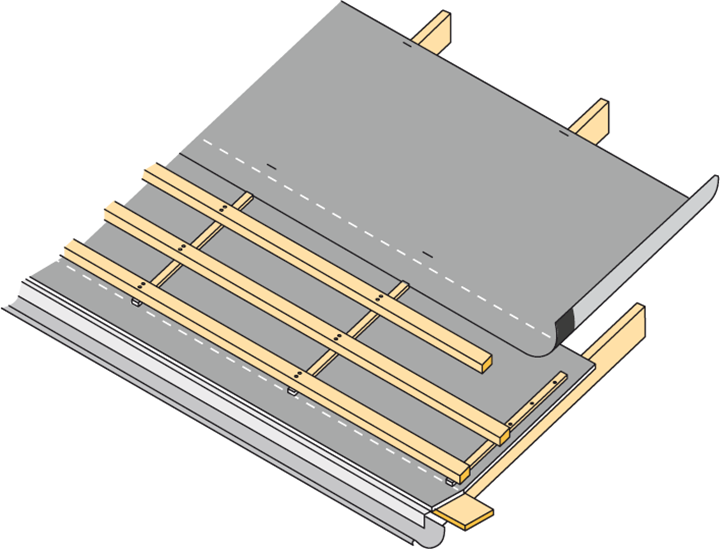

Rul den næste bane ud med overlap tilpasset til den rigtige stiplede linje på den underliggende bane.
Ved 14° - 26° hældning i alt 200 mm overlap, og ved ≥27° hældning er minimum overlap 150 mm.

Juster banen jævnt og fastgør i spærret med klammer. Stræk og glat overlappet, mens du fjerner den overlappende banes beskyttelsesfolie fra klisterkanten. Tryk de to baner godt sammen. Fuldfør klamringen.

Fortsat fastgørelse i spær sker med strølægter (op til næste linje for overlap).

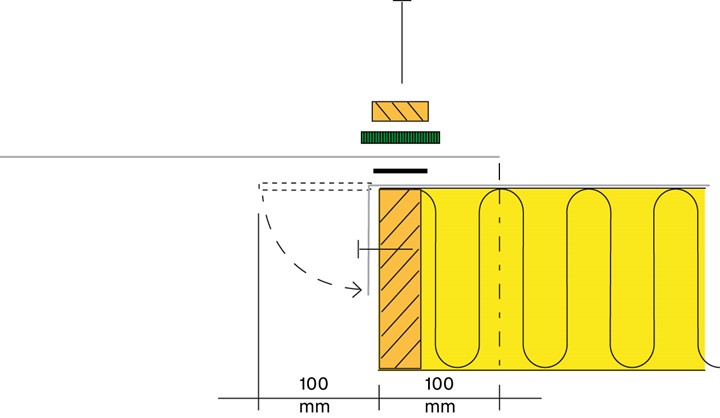

Hvor tværsamlinger er nødvendige, udfør dem godt. Samling og overlap må kun ske over spær med ekstra 100 mm flig på hver side.

Fold den nederste flig af våden ned og fastgør den til spærret med varmgalvaniseret tagpapssøm mindst 20 x 2,8 mm og c-afstand 80 mm.

Over spærret og på det nederste lærred monteres T-Butyl Samlebånd som tætning.

Den øvre og overlappende bane fastgøres over og trykkes fast i samlebåndet (T-Butyl).

Ovenpå monteres yderligere en tætning, Lægttetningsbånd fra Tecca. Båndet klæbes ned mod dugen og forsynes med en afsluttende trykkende lægte ovenpå. Strølægte ifølge generel montering.

Vådflapperne (100 mm) ved gavltagstol foldes ned på ydersiden og fastgøres med varmgalvaniseret tagpapssøm mindst 20 x 2,8 mm og c-afstand 80 mm.

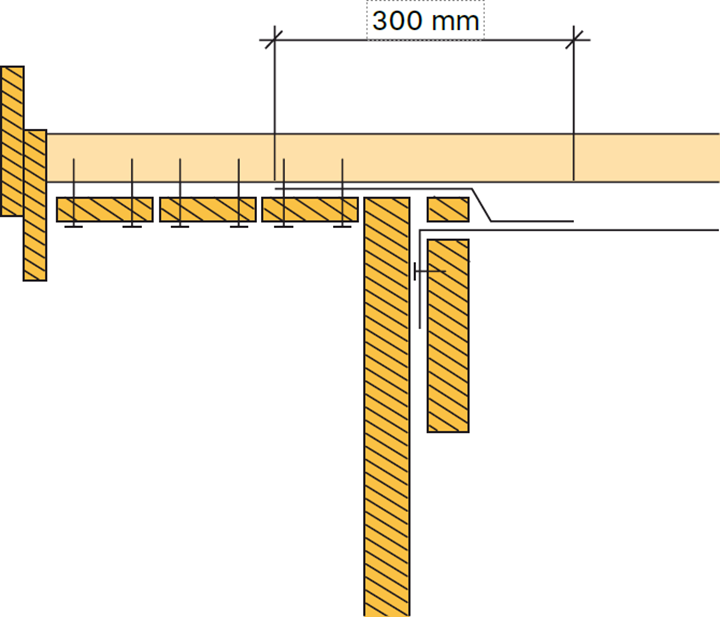

Som beskyttende overgang mellem gavlspidsen og undertaget monteres en strimmel af det samme (ca. 300 mm). Strimlen skal trækkes fra og med samt over den nærmeste nedre beklædningsbræt på gavlspidsen ind mindst over undertaget 200 mm.

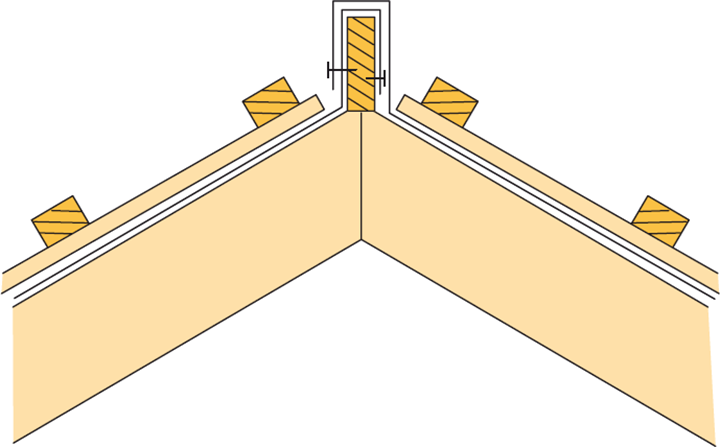

Rygningens løsning skal være tæt (ikke ventileret) og overlappende samling mellem den ene tagsides bane og den anden.

Vådflapperne skal dække begge sider af rygbrættet og afslutningsvis fastgøres med varmgalvaniserede tagpapssøm mindst 20 x 2,8 mm, c-afstand 160 mm.

Ventilationen under tagstenene må ikke forringes og forventes at fungere i henhold til praksis!

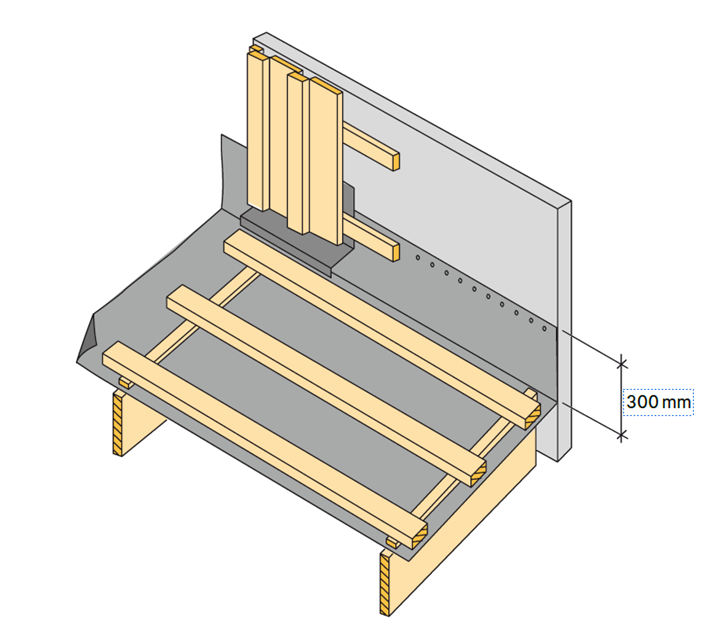

Underlagstaget trækkes op mindst 300 mm og fastgøres med varmforzinket tagpapssøm mindst 20 x 2,8 mm, c-afstand 80 mm.

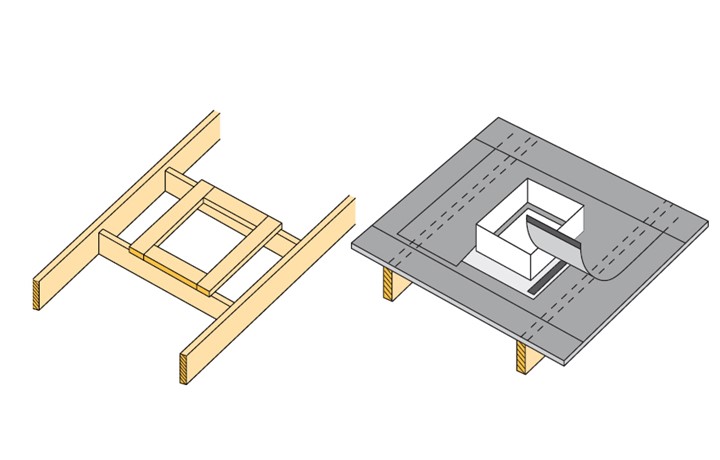

Gennemføringer som ventilationskanaler eller skorstene kræver først afveksling mellem tagbjælkerne som bund og for stabilisering.

En underbeslag med 150 mm bred krave/fod kræves desuden. Monter underlagstaget over og markér gennemføringens placering.

En ekstra vådlængde lægges over hele spærfaget. Våden skubbes ind under den øvre overlappende våd. Fastgøres nemt under overlappet og tætnes efterfølgende ved behov.

Fold den ekstra bane op og arranger gennemføringen i den nederste bane.

Monter under beslaget. Skær en flap ud i den ekstra overlappende bane fra overkanten af underbeslaget og tæt lige ned om begge sider. Fold ned. Fastgør denne overlappende bane med kommende strølægte samt dobbeltklæbende T-Butyl samlebånd ved ikke-fikserede kanter ned mod underlaget.

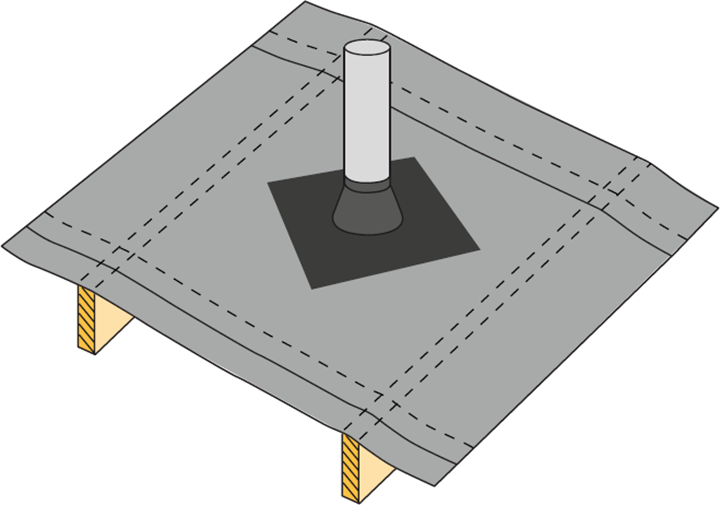

Gennemføringer som mindre runde luftkanaler (afløb m.m.) udføres med selvklæbende studs (T-Stos Butyl) i den rette dimension.

Markér centrum for hullet og lav et lidt mindre skåret kryds i undertaget end rørdiameteren.

Gummimanchetten skal trækkes over røret, og den klæbende krave skal trykkes omhyggeligt fast mod underlaget med et hjørne vinklet op mod rygningen.

Vinkeldalen skal have en stabil bund af træ samt til fastgørelse en underplade af metal. Underpladen forsynes med en kondensbeskyttende strimmel (f.eks. T-Roof Multi Strip). En strimmel af undertaget T-Diff Pro, en midterbane, monteres oven på underpladen, som dækker hele bredden af bunden og underlaget samt hele dens længde.

Lad hver tagsides baner trækkes ind over denne midterbane med overlap ind mod midten. Fastgør med dobbeltklæbende T-Butyl samlebånd efter behov.

Monter til sidst rendepladen over. Afslut ned mod fodpladen i henhold til tidligere beskrivelse.

Renovering af ældre fast tagunderlag eller ydre tag (f.eks. spåntag) kan udføres med T-Diff Pro undertag som beskrevet nedenfor. Vurder altid det ældre underlags egnethed til at blive overdækket med hensyn til bæreevne eller tidligere fugtrelaterede skader.

Det eksisterende faste tag (1) forsynes først med strølægter (2) i mindst dimension 22 x 45 mm med c-afstand 1000-1200 mm, som kan sammenlignes med overkanter på spær. For at tage hensyn til bæreevnen af det nye lægtede ydertag, placeres strølægterne direkte over de gamle underliggende tagbjælker. Vær omhyggelig og afvej niveauet på lægterne mod det gamle underlag og ret til efter behov.

Sørg for, at underlaget er fri for skarpe fremspringende detaljer som søm eller lignende ujævnheder. Derefter monteres T-Diff Pro (3) præcist i henhold til monteringsvejledningen (som hængende). I dette tilfælde skal dugen hænge ned mellem disse strølægter og kan nå bunden på den underliggende tagflade. Overlappet limes med klisterkanten. Nedhæng er godt og en forudsætning for god vandafledning mellem lægterne.

På overflader, hvor dugen hviler mod underlaget, kan der forsigtigt støttes og belastes med foden. Ved hængende dug og hvor underlaget ikke kan klare det, bør belastning ikke ske.

Over lægten og dugen monteres Læktætningstape (4). Klistring af tapen skal ske nedad mod dugen. Over Læktætningstapen placeres og fastgøres en sømlægt (5) med dimension mindst 22 x 45 mm.

Montering af bærelekt afslutter lægningen på tværs af de to underliggende lægter i tagfaldets retning. Dimensionen på bærelekten skal være mindst 45 x 70 mm.

Instruktioner for fastgørelser og afslutninger ved tagfod se punkt 2. Generel montering.

Bemærk, at det nye lag af T-Diff Pro er diffusionsåbent, men at det ikke påvirker de underliggende eksisterende lags diffusionsåbenhed. Ved sammenlagte lag uden ventilation, som forskellige træunderlag eller andre materialer, gælder summen af materialernes diffusionsåbenhed for at kunne vurdere hele underlaget. Det eksisterende underlag (1) kan have behov for ventilation, hvis de samlede lag vurderes for træg eller for at sikre en mulighed for at fjerne eventuel underliggende skadelig fugt.
