T-Roof YAM 2000
Fastgørelse sker ved overlapningen mekanisk åbent og synligt med tagpapssøm dim 25x2,5 mm. Overlap sker med klisterkant mod klisterkant og for tværsamlinger ifølge instruktion nr. 2. Samlinger, nedenfor. Vær opmærksom på vejret ved montering af klisterkanter. Opvarm rullerne i varm opbevaring, hvis temperaturen er under +10°C.
Vigtigt!
Medmindre andet er angivet her, gælder de seneste anbefalinger i AMA Hus (JSB.6).
- Det permanente overfladelag styrer den laveste taghældning for underlagspappen, dog altid mindst 1,5° (1:40).
- Overvej taghældninger <14° (<1:4) underlagspappen kan blive udsat for nedbør og/eller hvor ydertagdækningen ikke monteres i direkte tilslutning. Påfør den åbne og synlige sømning med
Tætningsklæber K-36 eller tilsvarende reparationsmasse til bitumenmembran. - For vindudsatte steder (kystnære) anbefales valg af sikrere underlagspap som T-Roof YEP 2500.
- Ved mekanisk fastgørelse og specielt brug af sømpistol, sørg for at sømningen sker lige ned og med det rette tryk i underlaget, så optimal tæthed opnås mod underlaget for sømhovedet.
- Klisterkanten har under normale forhold aggressiv vedhæftning! Ved køligere vejr (<+10°C) kan det
nogle gange er der behov for at forbedre vedhæftningen. Brug en varmepistol og opvarm klæbeoverfladerne
forsigtigt. Tryk samlingen godt sammen! Ved køligt vejr bør ruller forlagres mindst 1 døgn i varm opbevaring.
- Husk at belaste overfladen forsigtigt og straks udbedre eventuelle skader med tætningsbånd
tag Roofseal-T, tagpapklister Tætklister K-36 eller tilsvarende reparationsmasse til bitumenmembran.
Ved større skade, brug og fastgør/klæb et stykke fra underlagspapiret. - Mekanisk fastgørelse (åben og synlig) skal være varmgalvaniseret tagpapssøm min 25x2,5 mm!
- Dæk altid med overfladelaget (tagpap, svejset tætningslag eller shingelplader) så hurtigt som muligt for at undgå
påvirkning fra sollys og dårlige vejrforhold. Under byggetiden kan underlagspappen udsættes for sollys i op til maksimalt to måneder. I brugsstadiet skal underlagspappen være beskyttet af ydertagdækningen. - Ruller skal opbevares stående på et plant, tørt underlag samt beskyttet mod sol og nedbør.
- T-Roof YAM 2000 er diffusionstæt og monteret på træunderlag skal rummet under ventileres i henhold til praksis.
1. Montering
Montering anbefales at ske med baner på tværs af tagfaldets retning (Ved dækning under svejset tætningslag skal underlagspappen monteres i samme retning!). Rulningen sker fra højre til venstre, så siden indad i rullen bliver overside udrullet. Banerne lægges nemmest nedefra og med overlappende efterfølgende opad. Underlaget skal være tørt, jævnt og stabilt, så svigt og bevægelser undgås.
Overfladen styr underlagets beskaffenhed og mindste hældning. For mindste underliggende paneltykkelse se tabel AMA HSD. 1331/1 (AMA-Hus 21). For ikke lægtede underlag mindst 23 mm fer og not og tykkelse.
OBS! Rummet under træunderlaget eller over isoleringen skal være ventileret i henhold til praksis.
Ved en stejlere taghældning end 18° (1:3) kan undertaget også monteres i henhold til tagfaldets hældning, fra rygning til tagfod. Vær ekstra omhyggelig med, at klisterkanterne hæfter ved montering.
2. Gavle
Start og afslutning mod gavle gøres bedst mod en trekantsliste, der vinkler underlaget opad.
Underlagspappen foldes rundt listen og fastgøres synligt på ydersiden.
3. Samlinger
Underlagspappen fastgøres mekanisk med tagpapssøm min 25 x 2,5 mm (jf. fig 3.B) åbent og synligt (gennem begge baner i overlappet) i længde- samt tværsamling. Banen fastgøres midlertidigt i overkanten (ca. 1 m mellem fastgørelserne) og tilpasses i underkanten. Overlappet i lige kantlinje trækkes derefter beskyttelsesfolierne væk samtidig med omhyggeligt tryk efter. Overlap sker med klisterkant mod klisterkant, der svarer til anbefalet overlap. Ved tværsamlinger skal overlappende bane i nederste kant overlappe mindst 150 mm og derefter skæres skråt opad, så overlappet i overkanten bliver som det nederste (150 mm) + 300 mm. Den nederste bane fastgøres i kanten med mekanisk fastgørelse med centerafstand 60 mm (jf. fig 3.A).
4. Tagfod
Ved tagfod fastgøres den første bane i den nedre kant mod den anbefalede tagfodsplade med klisterkanten
(Glem ikke at fjerne beskyttelsesfolien!) samt 3 stænger af tagpapklister svarende til Tætklister K-36 (jf. fig 4). Afslutningen sker et stykke oppe (ca. 20 mm), så det skjules af det beskyttende overfladelag i brugsmiljøet. Klistring skal ske på rengjort plade. Tagfodspladen skal monteres på en strimmel af underlagsdug over træunderlaget (f.eks. T-Roof Multi Strip).
Ved overflade af svejset tætningslag eller selvklæbende tagpap, monter tagfodspladen ovenpå det første lag af underlagstækket.

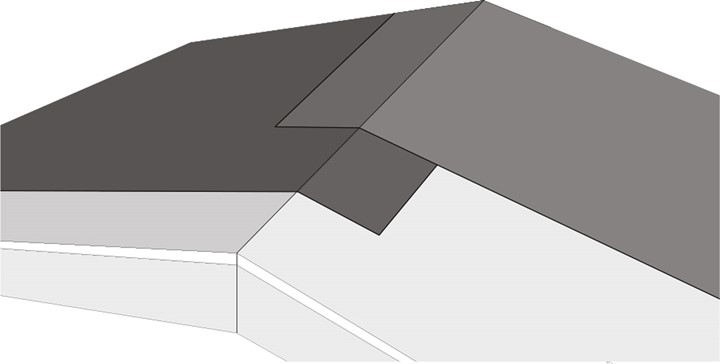

5. Nock
Ved tagryggen skal begge sidernes underlagspap overlappe den modsatte side med mindst 150 mm. Den nederste bane fastgøres med tagpapssøm som samling (3.B) og den overlappende limes ned med Tætningsklister K-36 eller tilsvarende (3 strenge i en samlet bredde på 80 mm) og sømmes som samling (3.B). Åben og synlig! Denne løsning gælder for en IKKE ventileret rygning, og taget skal derfor også ventileres via ventilationsåbninger i gavle eller på taget monterede tagventiler/hætter.
6. Vinkeltag
Sørg først for, at vinkelrennen har en stabil og fast bund med en underbeklædning af metal (min 300 mm bred). Underbeklædningen skal forsynes med en strimmel af underlagspap nedenunder. Underbeklædningen skal sømmes for mekanisk at holde tagsiderne sammen. Ved tagrende med dalplade skal renden forsynes med en bane af underlagspap (jf. fig 7). Banen i vinkelrennen fastgøres ved kip og i yderkanterne med for eksempel tagpapssøm med en centerafstand på 150 mm. Lad derefter tilstødende baner fra hver tagside overlappe dalbanen med mindst 150 mm. Fastgørelsen udføres med tagpapklister svarende til Tætklister K-36 (3 strenge) og med mekanisk åben fastgørelse som samling.
7. Gennemførelse alternativ A, B og C

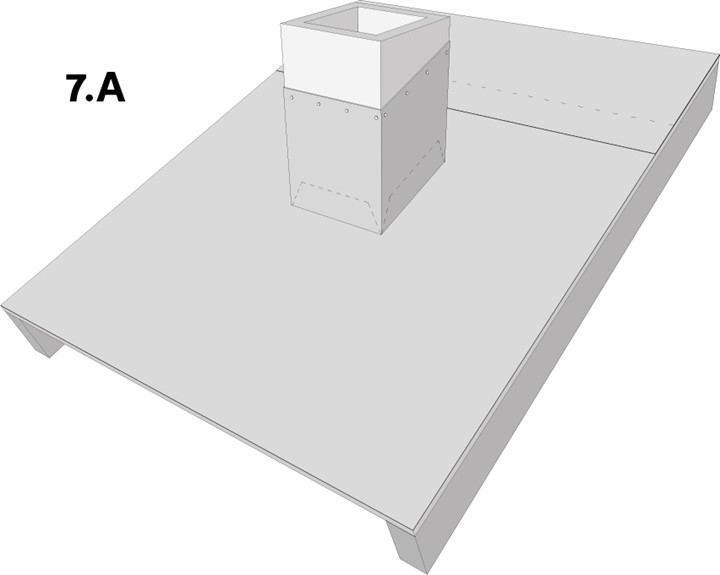

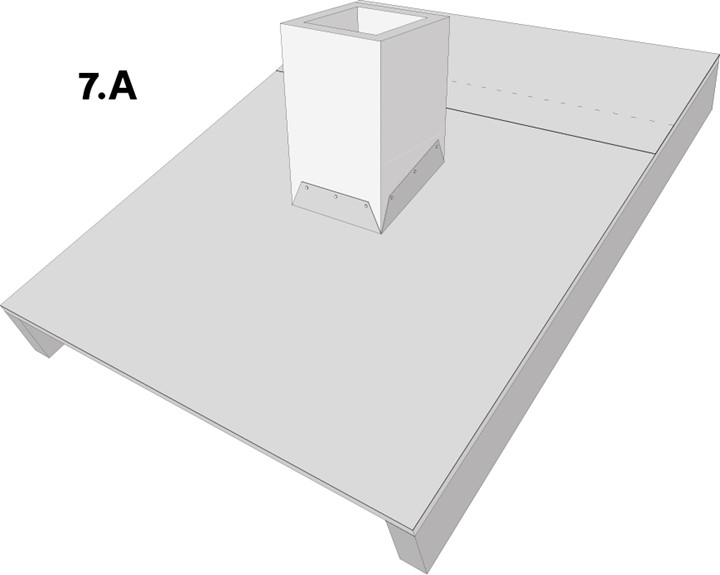

A. Ved firkantede gennemføringer (skorsten, ventilationskanal m.m.) skal underlagstækkingen skæres til, foldes op og fastgøres i bunden (jf. fig 7.A). Beklæd derefter opfoldningen med en strimmel af underlagspap rundt om med overlap (mindst 300 mm højt). Fastgør med søm og lim (80 mm bredt eller 3 strenge) eller søm nederst. Sømning sker med c-mål mindst 100 mm. Limning udføres med Tætningslim K-36 eller tilsvarende. Hjørnerne tætnes ekstra med Tætningslim K-36 eller tilsvarende fugemasse alternativt med elastisk bestandig tætningsbånd. Gennemføringer ved lægtede konstruktioner forsynes endelig med en underbeslag af plade nederst og rundt om!

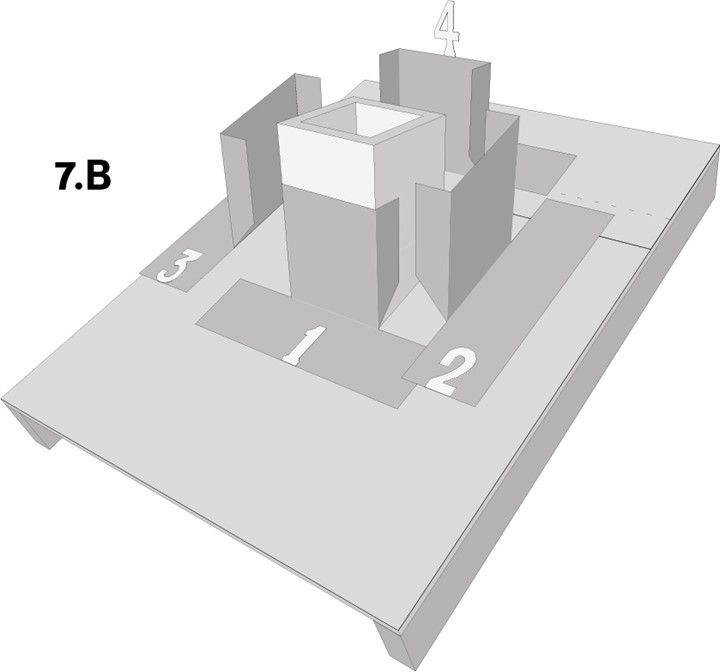

B. Ved firkantede gennemføringer og lavere taghældninger (≤12°/1:5) anbefales højere sikkerhed og montering med klæbede kraver (jf. fig 7.B). Skær ud fire sider fra underlagspappen (overlap 150 mm), skær til og fastgør den nederste først med de efterfølgende to sider og afslut med den bagerste mod kip. Klæbning sker i alle kanter med Tætningsklæber K-36 eller tilsvarende (80 mm bred eller med 3 strenge).

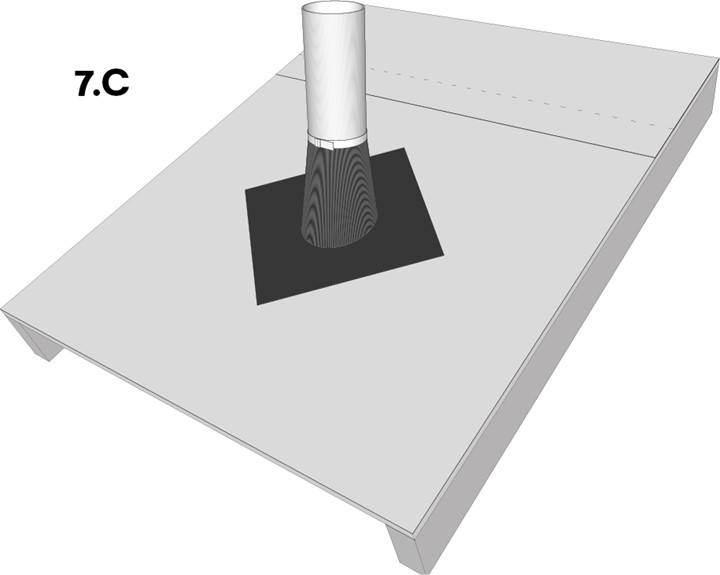

C. Til runde gennemføringer som huller til ventilationsrør m.m. anvendes stos som selvklæbende T-Stos butyl eller helgummistos (jf. fig 7.C). Stosens fod klæbes helt ned mod underlaget og underlagspappen. For helgummistos skal klæbning ske med Tætklister K-36 eller tilsvarende. Ved sandet overflade og brug af selvklæbende stos skal underlagets overflade forbehandles med Primer K-80. Ved firkantet fod stilles et af stosens hjørner, ved klæbningen, lige op mod rygningen. Stos skal forsegles i toppen med klemmering eller mindst 2 omgange af bestandig tætningsbånd.

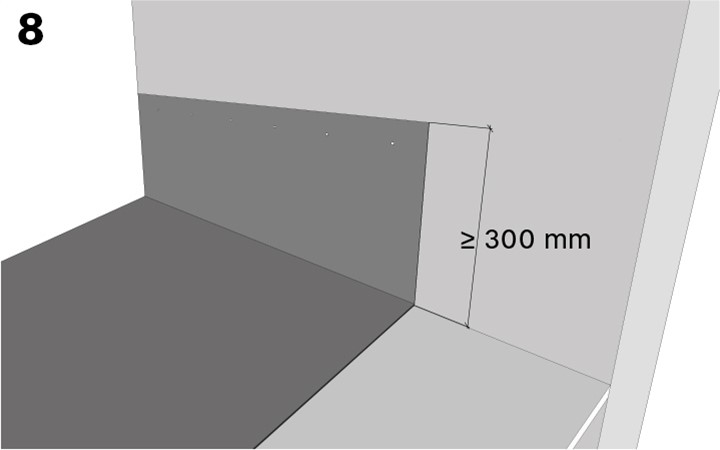

8. Vertikal tilslutning (væg)
Ved tilslutning, hvor undertaget i overkanten møder væggen (jf. fig 8), skal der laves en optrækning på den møtende væg, mindst 300 mm. Optrækningen laves under facaden og fastgøres mod vindbeskyttelseslaget med tagpapssøm c-mål 100 mm og 30 mm fra kant. Ved lægtede ydertage forsynes tilslutningen med en pladebeslag oven på underlagspappen.
